EVAL-ADP1720
EVALUATION BOARD HARDWARE AND SCHEMATIC
GND
GND/ADJ
VIN
C1
GND
U1
1
GND/ADJ GND
8
2
IN
GND
7
EN
J1
3
4
OUT
EN
GND
GND
6
5
J2
R2
R1
C2
GND
VOUT
GND

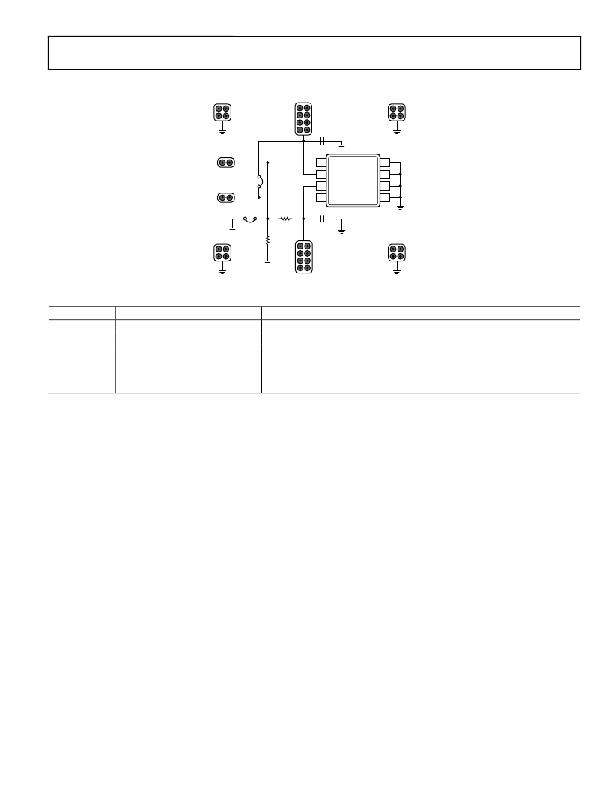

Figure 2. Evaluation Board Schematic
Table 1. Evaluation Board Hardware Components
Component
U1 1
C1
C2
R1, R2 2
J1
J2 3
Function
Linear regulator
Input capacitor
Output capacitor
Output voltage adjust resistors
Jumper
Jumper
Description
ADP1720 Low Dropout Linear Regulator.
1 μF Input Bypass Capacitor.
1 μF Output Capacitor. Required for stability and transient performance.
External Resistors. Used to set VOUT with the adjustable version of ADP1720.
Jumper. Connects EN to VIN for automatic startup.
Jumper. Connects the GND/ADJ pin to GND for fixed version devices.
1
2
3
Component varies depending on which evaluation board type is ordered.
Components present only on boards with ADP1720 adjustable output devices.
Components present only on boards with ADP1720 fixed output devices.
Rev. 0 | Page 3 of 8
